S40E增量式工业编码器
小型化设计，外径 Ø40mm
夹紧法兰，实心轴 Ø6，Ø8mm
HTL，TTL电路输出
分辨率可达8192P/R
高精度光感应技术
技术参数
展开全部
技术参数-电气参数
| 输出电路 |
推挽输出 推挽差分输出HTL RS422/TTL |
| 电源电压 |
5VDC±0.25 9-30VDC 5-30VDC |
| 消耗电流 | 150mA |
| 响应频率 |
100kHz （200kHz 可选） |
| 允许负载 | 20mA |
| 信号高电平 |
70%*Vcc（推挽输出） 70%*Vcc（推挽差分输出HTL） ≥2.5V（RS422/TTL/ R ） |
| 信号低电平 |
<1V（推挽输出） <0.5V（推挽差分输出） <0.5V（RS422/TTL/ R ） |
| 上升时间 |
100ns 1us（推挽输出） |
| 下降时间 |
100ns 1us（推挽输出） |
| 脉冲数P/R |
1~1024,1250,2000,2048,2500,4000, 5000,4096,8000,8192 |
技术参数-机械参数
| 最大转速 | 6000r/min |
| 径向负荷 | 20N |
| 轴向负荷 | 10N |
| 重量 | 100g |
| 防护等级 | IP65 |
| 工作温度 | -20℃....+85℃ |
| 贮存温度 | -25℃....+100℃ |
| 抗冲击 | 1000m/s2 , 6ms |
| 抗振动 | 100m/s2, 10....200Hz |
| 启动力矩 | 1.5×10-2 N.m Max |
技术参数-电路
机械图
展开全部

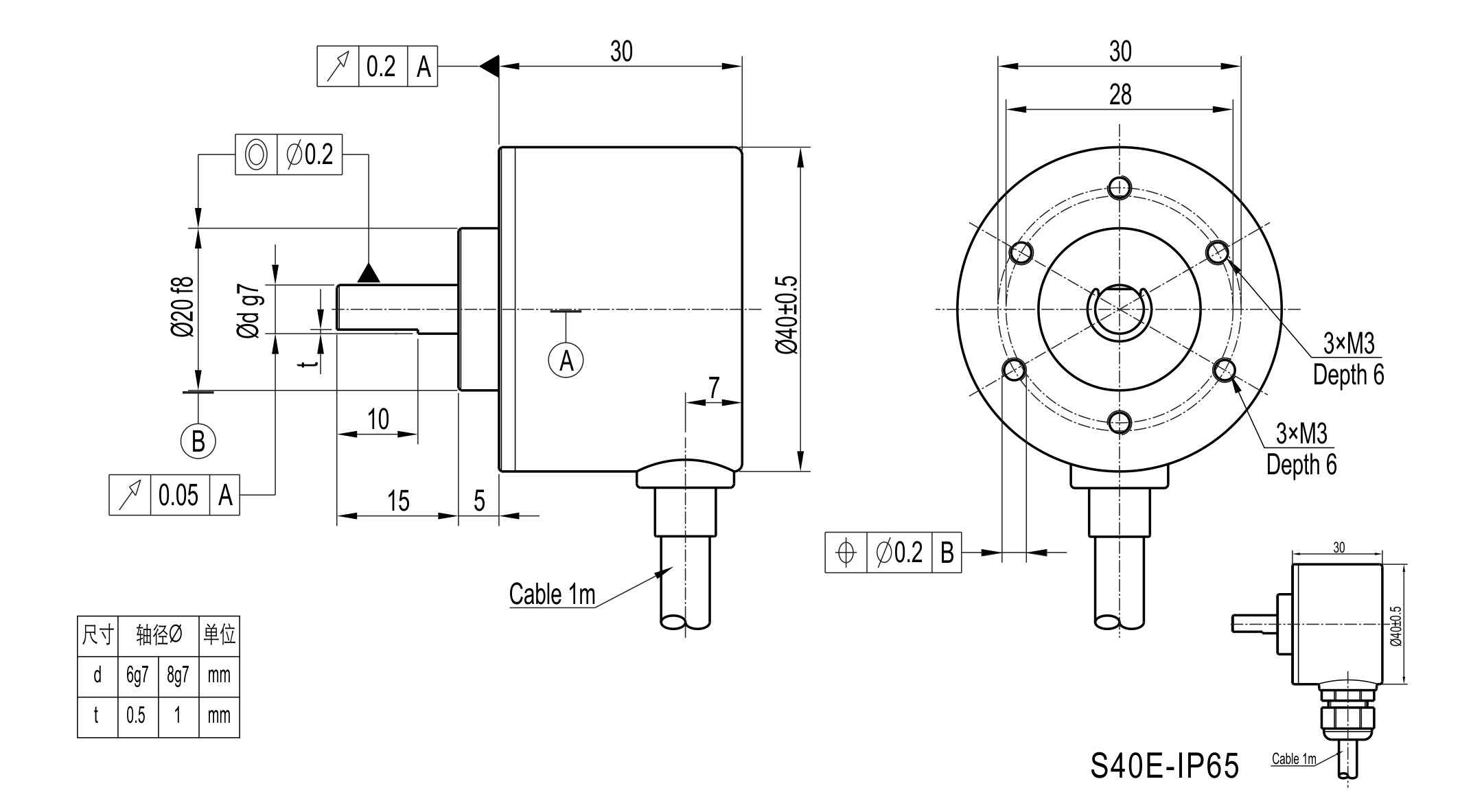

机械图
订货信息
展开全部

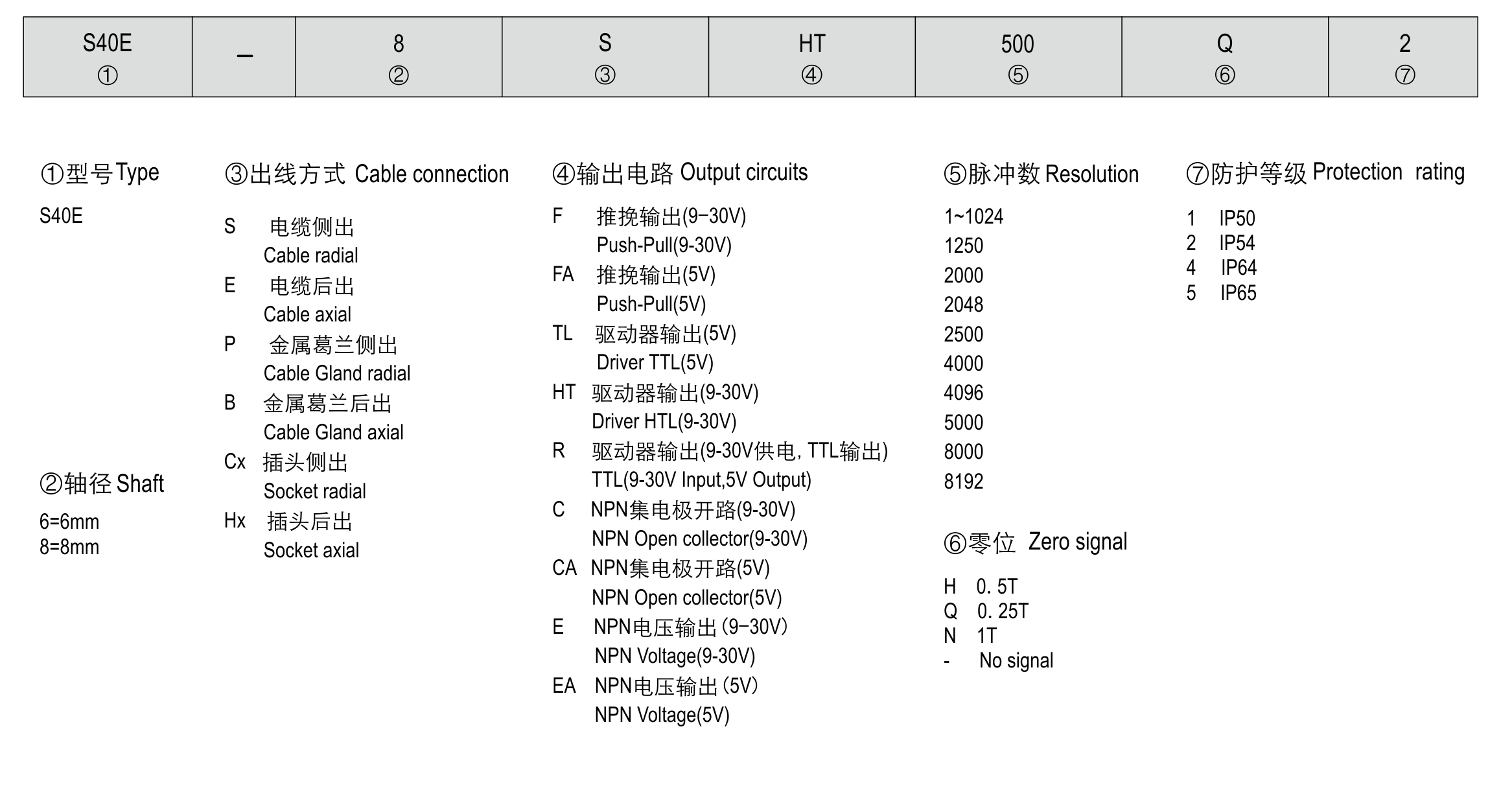

订货信息
